去年上半年的時候，樓主在自己家小區附近買了一套小戶型，目的是安置父母，讓他們在樓主家住得更安心一點。因為是成熟生活區，所以周邊只有老小區的二手房可選——但是母上有輕微潔癖，拎包入住二手房一定會嫌棄，而重裝成本又太高。怎么辦呢？

答案當然是低成本翻新！

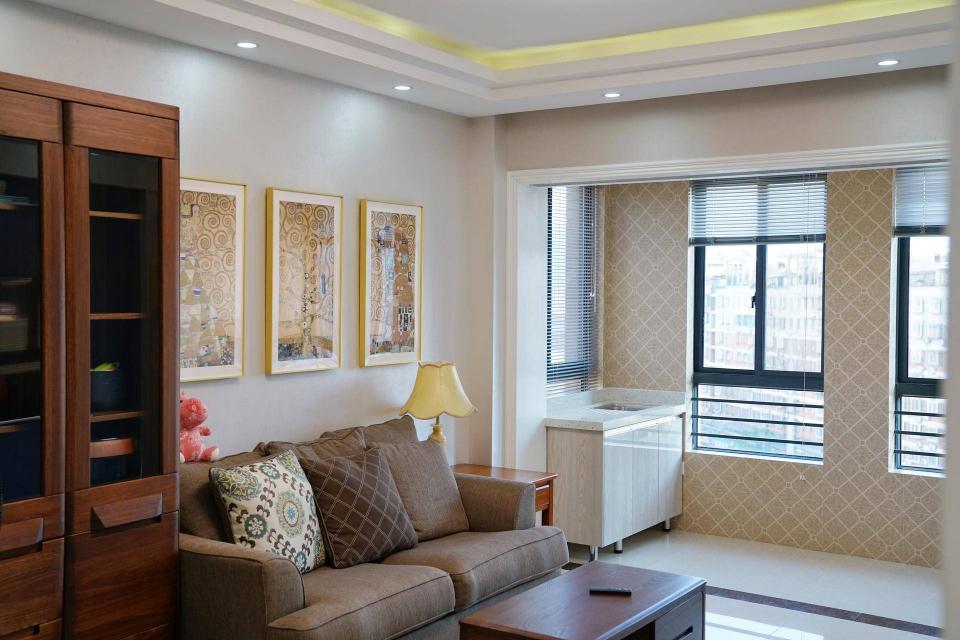

前后歷時半年，樓主丟掉了原來的陳舊骯臟窗簾，自己安裝了鋁合金卷簾；更換了沙發茶幾，更換了全套家具；又在墻面增加了壁畫，陽臺添置了洗衣臺，終于讓老房子看起來稍微有點樣子▲

但上面這些，都不是樓主本文要分享的重點。作為過來人，對于老房子翻新，樓主得出一點心得：其它所有東西都能不換，但是有三樣東西一定要改！這三樣東西分別是：

1、墻布

餐廳

樓主接手過二手房的第一件事情，就是到本地的建材市場，找了一家貼墻布的店，給全屋換了套墻布/墻紙 ▲

考慮到是老人居住，所以客餐廳的墻布顏色較淺，以整潔為主，同時稍稍偏暖，老人住得溫馨一點。貼墻布非常簡單，只需要在原來的白墻上刷一層基膜，然后就可以操作了，沒有任何額外的除舊人工。

2、照明燈

照明燈這東西，很多人一開始都不會想到。但實際上，原來的照明燈因為使用時間過長，亮度難免存在衰減。房子本來就舊，再配上昏暗的燈光，就顯得愈發陳舊了。

所以想要讓老房子看起來“敞亮”一點的第二個步驟，就是換一套照明燈 ▲

3、開關

更換后的客臥開關

當墻面全部重新貼上墻布，顯得煥然一新之后，原來的開關就顯得非常陳舊且格格不入了。于是樓主做的第三件事情就是更換插座以及開關 ▲

既然是低成本翻新（人工費實在是太貴了），那么能自己動手的當然都自己動手。為此，樓主特意研究了一般家庭電路中開關和插座的接線方式，實實在在省下一筆請電工的費用！

下面樓主就跟大家分享一下整個過程。

開關選擇：

關于開關的選擇，樓主遵循三個關鍵詞作為原則：安全、美觀以及方便。對比之后最終選定的是西門子遠景Pro系列——具體原因下文詳述 ▲

這個系列的開關插座是線下款，樓主也是無意間在建材市場看到過一次，網上搜了很久也沒找到。后來到店里一問，果然線上沒有銷售。不過沒有“Pro”后綴的“遠景”系列有著很長的銷售歷史：大概七八年前樓主自己家裝修，就關注過這個系列，并且網上也有大量銷售渠道。

示意：西門子遠景系列-開關

一般來說，開關有單開、雙開、三開以及四開這樣四種。通常作為家用，四開不太常見，電工習慣用兩組雙開替代四開，所以這里樓主也不做展示 ▲

對于每一種不同數量的開關，又分為單控和雙控——背面接線柱數量不同，價格也不同，單控要便宜一些。

示意：西門子遠景系列-插座

插座常見的有三孔和五孔，在此基礎上，又衍生出五孔+開關以及這幾年才出現的五孔+USB ▲

示意：西門子遠景系列-其他

當然，除了上面這些基礎的之外，常用的還有空白面板、電話插座以及網線插座——電視插座這兩年有淘汰趨勢，剩下的旋鈕開關之類的相對用的較少 ▲

樓主這次主要更換了顯眼位置的開關以及插座，至于電話插座、網線插座這種位于隱蔽位置的面板，全部沒有動他——只要看不見，當然是能用就行！

雖然更換只是一部分，但是加起來七七八八還是比較多，這里樓主只展示一部分 ▲

樓主這次也對比了不同品牌線上線下多款開關插座，最后選擇這款。從顏值的角度來說，上下不對稱寬窄邊很有個性，熒光條在 LOGO下方真的讓強迫癥很爽。另外，以前樓主看到的都是熒光條在面板上的，這款看起來就很有特點。除此之外，西門子作為傳統德國品牌，質量也是沒話說的，安全和細節都做得很好（下文有細節展示）。

開關插座的安全真的特別重要，這一塊絕對不能馬虎！綜合顏值和質量，可以說是性價比特別高了。

產品展示：

西門子遠景Pro

不得不說，比起普通的遠景系列，這款遠景Pro無論是顏值還是質感，都要高出一個檔次：極窄邊框，超大面板，超寬插座孔間距，以及位于品牌 LOGO下方的線條狀指示燈，每一個細節都非常講究 ▲

插座的面板設計跟大部分產品類似，通過位于底部的兩個長條狀縫隙打開，正確接線并固定后蓋上 ▲

開關的設計有些別出心裁：直接用超大面板，替換了傳統的頂蓋+開關面板，打開則是通過位于 LOGO和面板之間的縫隙完成 ▲

左：五孔+USB；右：五孔

無論是開關還是插座，背面接線區域通常采用黑色。但是五孔插座+USB款因為有 USB充電模塊，所以跟其他開關插座不同，背面也是白色，并且凸起更大 ▲

西門子遠景Pro接線柱特寫

關于接線柱，這里有兩個細節值得一提：一個是螺絲和金屬觸片用材非常扎實，并且采用了限位設計；另一個螺絲孔和面板底座之間有較大操作空間，操作比較方便 ▲

很多人沒有操作過，對于樓主所說的限位設計和操作空間沒什么概念。樓主正好在更換中遇到了螺絲沒有限位設計，并且操作空間不足的情況：

換下的舊插座接線柱

螺絲沒有限位設計的直接后果就是，在擰松操作中，一不小心就會導致螺絲脫落，并且掉入插座內部，很難取出；而操作空間不足，往往擰一次螺絲，就會把背部面板的塑料完全磨損 ▲

因此，這兩點切實關系到開關插座在安裝/更換操作是否方便。在價格差不多的情況下，選擇哪種想必不需要樓主多說（這款西門子遠景Pro線下價格也就 15-20元一個）。

更換展示：

關于開關和插座分別是如何工作的，這里樓主就不做鋪墊了，這些只要接受過九年制義務教育就能明白，優秀的值友們一定也都懂。

最簡單的更換辦法，就是一邊拆下一個接線柱，另一邊對應位置立刻把它裝上 ▲

但是這種操作僅限于更換，并且不同品牌的開關插座，背面接線柱標注方式不同，如果不明白接線原理，這種操作依舊會遇到很多問題。因此，最好還是真的能夠看懂電路，這樣操作的時候十拿九穩。

下面，樓主就詳細講講不同插座和開關的接法，并且逐步進階。

1、插座接線

插座的接線邏輯最為簡單，無非就是一條藍色的零線N，一條紅色的火線L，再加一條黃綠相間的地線。外部電器使用的時候，通過插頭將領線和火線短接，從而實現取電 ▲

但是在實際更換中，我們可能會發現上面這種情況：在一個插座背面出現了 5跳線，零線和火線孔內，分別接了兩條電線 ▲

對于這種情況，我們無需理會，多出的各一條接在零線和火線位置的電線，通常是附近開關/插座用來從該插座取電用的跳線，我們還是照著原來的樣子，給他“復制”到新開關就好了——也就是一開始樓主講的“笨辦法”。

2、單開單控

但開雙控開關用于單開單控電路

單開的接法跟插座接線差不多難度，甚至更簡單，只需連接一條火線L和一條（從零線引出的）燈線即可。唯一可能遇到的問題，就是跟上面提到的一樣，在火線 L孔內可能有多條電線——不要管他，跳線而已，把它看做一條線就好了 ▲

上圖展示的，是一個單開雙控開關，用在單開單控線路的情況。因此，原本有 L1、L2兩個的底座，還能空出一個 L2接線柱（這種情況下，L1和L2隨便選擇一個都能使用）。這也是樓主在上文提到，雙控開關可以用于單控線路的實例——但是雙控開關更貴，如果能夠確定單控，還是以實際為準選購比較省錢。

單開單控開關

更換后，樓主直接換成了單開單控開關，兩個接線柱，正好全部用上，沒有多余 ▲

單開單控開關通常用于衛生間或廚房這種單入口位置。不得不說，更換后的面板，簡潔大方，秒了原來的舊面板一條街不止。這錢花的值 ▲

3、單開雙控

在講單開雙控接線方式之前，首先我們需要了解一下傳統機械開關實現單開雙控的電路圖：兩個開關，通過在兩條導線之間不斷切換，實現同一盞燈的開/關 ▲

通常，在接線柱上，我們將兩條導線（燈線）分別稱為“L1”和“L2”。

更換前

有了上面的基礎知識之后，我們就可以隨意拆開一個雙開雙控開關，對其背面一探究竟了：共三個接線柱，分別為火線L、燈線L1和燈線L2 ▲

更換后

這款西門子遠景Pro在接線柱的分布上跟原來的開關并不相同，但是我們如果了解電路基本結構，也就不擔心在更換中會弄錯：只要紅色火線接對，另外兩條燈線（導線）可以互換位置 ▲

雙控開關多用于樓道/樓梯這種多入口通行位置或者房間門口和床頭 ▲

4、雙開雙控

雙開雙控開關接線柱

雙開雙控屬于單開雙控的進階版，唯一的差別無非就是并排多了一組（三個）接線柱，并且對于接線柱的命名發生了變化：用 L1和 L2區分兩條不同火線；原來的 L1和L2，則分別變成了 L11和L12以及 L21和L22 ▲

在選購中，如果確定兩個開關都是單控，那么基于省錢的原則，可以購買雙開單控開關；但是如果一個雙控，一個單控，則需要購買雙開雙控開關才行。

樓主在實際更換中，就遇到了上面這種情況：有一個床頭雙開，控制主燈的那個開關和門口開關形成雙控；但是控制床頭射燈的開關，則是單控（沒錯，床頭另一邊不能控制射燈）。

于是，雙開雙控開關的 6個接線柱，只需要占用 5個就夠了，L21就空出來閑置 ▲

PS：上圖中，L2接線柱上接了兩條線，實際上是因為這個開關盒子內只有一條火線，所以需要從 L2接線柱引出一條上文提到過的“跳線”到 L1接線柱，用于給另一個燈提供火線。

左：西門子遠景Pro；右：普通

搞明白上面這些之后，雙開雙控開關的接線也就不在話下了。上面這張圖，我們可以對比感受一下西門子遠景Pro開關面板和普通插座面板之間的差別：無論是做工用料的扎實程度，還是顏值，都不在一個檔次 ▲

只要清楚了上面這四種開關插座的基本模型，面對其他變形和衍生接法，我們都能從容應對了。樓主自己家的主臥床頭，也順便換了個五孔+USB的插座面板，實測非常好用 ▲

插座背面有基本參數：其中最大電流不超過 10A/250——換句話說，用電器最大功率不超過 2500W。顯然在床頭是不可能出現功率超過 2500W的用電器的；USB輸入參數參考意義不大，正面輸出顯示為 5V/3.1A。

更換前

更換后

用快充的標準看，雙孔 15W的輸出功率確實不算大，但是樓主一個孔用來給最近剛改造的智能系統控制中心供電，另一個孔給床頭無線充電器供電，卻是實實在在的完美方案。床頭一下子整潔不少 ▲

經驗總結：

最后，關于電路樓主還有下面幾點經驗：

①雖然默認紅色火線，藍色零線，黃色燈線，黃綠相間接地。但是在實際操作中，電工基本都不會遵守這個“共識”，所以千萬不要用顏色判斷線路——理論在現實面前會被擊潰；

②雖然插座零火互換左右也能正常使用用電器，但還是請遵守“左零右火”的基本接線法則，減少任何可能的隱患；

③在更換操作中，一定要規范作業，作業前將總電閘切斷，不要帶電操作，以防萬一；

④假如真的帶電作業，也不要用手直接接觸此前確認的零線以及燈線，你永遠不知道同一條零線上會不會接著其他零線，你更不知道其他零線是否因漏電而帶電?？傊磺邪匆幏恫僮鳎?/p>

⑤作業前最好準備好一把一字螺絲刀，用于撬面板；一把十字螺絲刀，用于擰螺絲；一支電筆，用于確認線路（沒有也行）；一把尖嘴鉗，用于輔助作業。以上四件工具，都有最好，實在沒有，只有一把十字螺絲刀也能搞定。

最后的最后，樓主要強調一點：雖然文章主題是低成本改造，但是樓主的意思是省能省的——比如人工。我們完全可以通過自己學習基礎電路知識完成面板的更換和翻新。但是對于關鍵的開關插座面板本身，事關安全，這個千萬不能省。文章中出現的這款西門子遠景Pro，樓主自認為在同級別中性價比還算不錯。

本次分享就到這里，我們下一篇再見！
