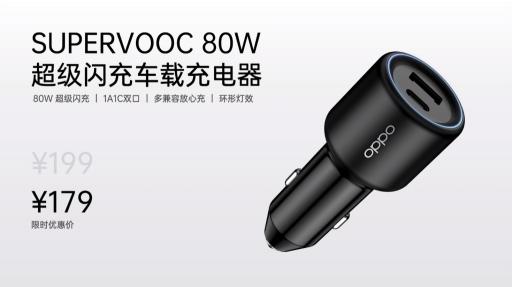

在OPPO Reno8的發布會上，OPPO發布了Reno8三款新機和OPPO Enco R真無線耳機，還有OPPO Pad Air平板電腦，一同發售的還有一款80W SUPERVOOC車充。這款車充具備1A1C雙接口，其中USB-C口支持30W PD快充，USB-A口支持80W SUPERVOOC快充，可在35分鐘左右將Reno8 Pro8+完全充滿，并兼容其他設備充電。
充電頭網現已拿到這款80W 超級閃充車載充電器，下面就對其進行測試與拆解，看看內部設計怎么樣，使用了哪些廠家的元器件。
OPPO80W閃充車充開箱
包裝盒正面印有車充外觀圖、Charger以及80W標識。
側面印有產品名稱——超級閃充車載充電器。
背面印有產品四大賣點描述，下方區域還貼有參數貼紙。
包裝內含車充以及使用說明書。
OPPO 80W超級閃充車充設計講究，整體精致美觀，加上配有環形LED，使用體驗也很好。
車充采用一體成型塑料外殼，表面亮面磨砂撞色設計，外殼上印有顯眼的品牌和閃充標識。
車充輸入端以及正極彈片為圓錐形設計。
亮面外殼上印有車充參數
型號：CCB7JACH
輸入：12-24V8A
USB-C輸出：5V3A、9V3A、12V2.5A、15V2A、3.3-11V3A 30W（Max）
USB-A輸出：5V3A、5V6A、9V2A、11V7.3A 80W（Max）
USB-C+USB-A輸出：63W（Max）
頭部外殼上印有OPPO品牌。
另一面印有SUPERVOOC，即OPPO的閃充協議名稱。
車充頂面內凹邊緣設有渦輪紋理，此外外圍還設有LED燈圈，兩種設計搭配，通電后視覺效果更佳。
頂面還配有1A1C雙USB接口，均為黑色膠芯。
USB-A口舌片前端有特殊觸點，接口不僅支持11V/7.3A 80W閃充，還向下兼容VOOC 2.0 5V/4A、VOOC 4.0 5V/6A以及SuperVOOC 10V/6.5A快充。
拿在手上的大小直觀感受。
凈重約為43g。
通電后燈圈亮白光。
模擬14V DC輸入情況下，使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、VOOC/DASH/WARP、SuperVOOC快充協議。
測得USB-C口支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充協議。
此外還具備5V3A、9V3A、12V2.5A、15V2A四組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。
模擬24V DC輸入情況下，測得USB-A口同樣支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、VOOC/DASH/WARP、SuperVOOC快充協議。
測得USB-C口兼容協議也相同，支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充協議。
并且同樣具備5V3A、9V3A、12V2.5A、15V2A四組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。
車充USB-A口支持OPPO 80W SUPERVOOC超級閃充，使用該接口給OPPO Find X5手機充電，通過ChargerLAB POWER-Z KM002C測得充電功率為8.7V 7.2A 62.63W。
OPPO80W閃充車充拆解
看完了車充的開箱和測試，下面就對這款車充進行拆解，看看內部兩路快充以及內部結構是如何設計的。
因為拆下車充端面蓋板后無法取出車充內部PCBA，使用切割機，將外殼切分為三塊，取出車充PCBA模塊。
車充內部采用兩塊PCB組合焊接設計，分別對應USB-C接口和USB-A接口。
其中USB-C口焊接在底部大面積的PCB上，為同步升降壓電路，支持12-24V輸入，支持5-15V寬電壓輸出。
車充PCBA模塊正面一覽，正極采用鍍金頂針連接實心端帽，正面焊接輸入濾波電容和降壓電感。
背面是四顆同步升降壓開關管和同步升降壓控制器，兩側焊接排針連接USB-A口電路板。
PCBA模塊側面一覽，兩塊PCB通過排針和塑料支架連接，降壓電感打膠填充，用于固定及散熱。
塑料絕緣支架特寫。
焊接開兩塊PCB連接的排針，拆分開USB-C和USB-A接口的小板。
用于連接兩塊PCB的排針，通過塑料支架固定支撐。
通過對拆分的車充PCB進行觀察，OPPO 80W SUPERVOOC車充采用兩套獨立的電路，其中USB-A接口使用降壓電路，由南芯SC8002同步降壓控制器控制安森美降壓MOS管，USB-C接口使用同步升降壓電路，由南芯SC8815同步升降壓控制器控制威兆MOS管，雙口協議由南芯SC2021A協議芯片控制。下面就從輸入端開始進行詳細拆解，展示車充的用料和設計。
車充正極輸入端采用鍍金頂針，相比彈簧接觸電阻更低。在正極頂針下方焊接了一顆NTC熱敏電阻，用于正極溫度檢測。
一顆白色貼片保險絲，用于輸入過流保護。
一顆濾波電感，使用漆包線繞制，外套熱縮管絕緣，用于過濾干擾。負極彈片焊接在電感下方，打膠固定。
輸入端濾波固態電容，規格為100μF 38V。
用于輸入端過壓保護的TVS管，來自揚杰，型號SMF36A，擊穿電壓40V，用于輸入過壓保護。
PCB背面焊接南芯SC8815同步升降壓控制器，用于車充同步升降壓電壓轉換控制。南芯SC8815是一顆集成了I2C接口的雙向同步升降壓控制器，支持2.5-36V輸入和輸出電壓范圍，支持為電池充電，其中電池充電電流和電壓，反向放電輸出電壓，輸入輸出電流限制均可由I2C總線控制，芯片具備欠壓保護、過壓保護和過流保護，并且支持短路保護和過熱關斷保護。
南芯 SC8815 詳細資料。
充電頭網拆解了解到，南芯半導體的快充方案被廣泛應用于移動電源、充電器、車充等領域，并被安克PowerHouse II 400戶外電源、羽博300W便攜式儲能電源、紫米20號200W PD快充移動電源、征拓100W雙向快充移動電源SuperTank Pro、三星10000mAh 25W PD快充移動電源、小米20000mAh移動電源 50W超級閃充版等數十款產品采用。
SC8815外置的四顆同步開關管來自威兆半導體，型號為VS3620GEMC，NMOS，耐壓30V，導阻4.9mΩ，采用PDFN3333封裝，使用四顆組成H橋用于同步升降壓。左側R005取樣電阻用于輸入電流采樣，右側R010電阻用于輸出電流采樣。
威兆半導體 VS3620GEMC 詳細資料。
用于供電濾波的兩顆MLCC電容。
升降壓電感采用磁環繞制，底部打膠固定及散熱。
在電感底部有一顆NTC熱敏電阻，用于檢測USB-C口升降壓電路的溫度。
USB-C口輸出濾波電容來自PolyCap柏瑞凱，VA系列貼片固態電容，規格為220μF 25V。
南芯SC2021A是一款高度集成的Type-C/PD和DPDM快充控制器。 符合最新的Type-C和PD 3.0標準。芯片支持專有的高壓快充協議，包含一組USB-C接口和兩組DPDM接口，用于車充USB-A和USB-C雙口快充應用。
南芯SC2021A內部集成32位高性能MCU內核，2.5Kb內存和32Kb的MTP存儲器，支持私有快充協議。SC2021A 通過集成 USB PD 基帶 PHY、Type-C 檢測、雙 DPDM PHY、內置VBUS 放電路徑、VCONN 電源、可編程反饋補償、電壓和電流檢測、10-bit ADC、雙10-bit DACs,、NMOS 柵極驅動器、I2C 接口和保護電路，來最大限度地減少外部組件。
SC2021A支持多種保護機制，包括過壓保護（OVP）、欠壓保護（UVP）、過流保護（OCP）、短路保護（SCP）、過溫保護（OTP）、DPDM過壓保護、 CC過壓保護、VCONN 過壓保護、VCONN 過流保護和 VCONN 短路保護，有效保證系統穩定可靠運行。SC2021A采用QFN 4*4-32封裝。具備良好的協議兼容性和豐富的控制接口，可用于車充以及快充應用。
USB-C口輸出VBUS開關管來自威兆半導體，型號VS3508AE，PMOS，耐壓30V，導阻8.5mΩ，采用PDFN3333封裝。
威兆半導體 VS3508AE 詳細資料。
USB-C母座外套點焊鋼套，過孔焊接。卷邊母座更加方便使用，焊點處涂膠加固。
USB-A口降壓小板特寫，焊接降壓磁環電感和濾波固態電容。
小板背面焊接南芯SC8002同步降壓控制器，用于將輸入降壓，輸出電壓由南芯SC2021A雙口協議芯片控制，用于80W快充支持。南芯SC8002支持36V輸入電壓，支持高精度輸出限流，支持雙通道獨立限流。SC8002可用于車充，多口充電器，USB HUB等應用。
南芯 SC8002 詳細資料。
充電頭網拆解了解到，南芯SC8002還被vivo X Fold原裝80W雙C口氮化鎵閃充、阿卡西斯300W便攜式儲能電源、科訊65W 1A1C氮化鎵快充、Aukey 100W氮化鎵快充、摩米士65W 2C1A氮化鎵快充等產品采用。
同步降壓開關管來自安森美，絲印5C460L，實際型號為NVMFS5C460N，NMOS，耐壓40V，導阻為5.3mΩ，采用DFN5*6封裝。
磁環降壓電感涂膠固定及散熱。
USB-A降壓電感底部同樣焊接了一顆熱敏電阻，用于溫度檢測，車充內部共使用三顆熱敏電阻，檢測不同區域的溫度，進行多點全方位的過熱保護，確保使用安全。
USB-A口濾波電容來自PolyCap柏瑞凱，VS系列貼片固態電容，規格為330μF 16V。
輸出VBUS開關管來自威兆半導體，型號VS3618BE，是一顆耐壓30V的NMOS管，導阻5.2mΩ，采用PDFN3333封裝。
充電頭網了解到，采用威兆 VS3618BE的產品還有努比亞20W PD快充充電器、小米11原裝55W氮化鎵充電器、航嘉55W USB PD快充充電器、小米33W PD快充、小米手機原裝30W快充等，威兆MOS的產品性能也獲得眾多知名品牌認可。
USB-A口母座特寫，外套塑料外殼絕緣，過孔焊接。
車充PCB邊緣用于指示通電狀態的LED指示燈特寫。
全部拆解完畢，來張全家福。
充電頭網拆解總結
OPPO SUPERVOOC 80W車充采用黑色聚碳酸酯外殼，結實耐用。車充輸出端配備的環形指示燈，在夜間也能清楚辨別車充位置，方便使用。車充支持30W USB PD輸出和80W SUPERVOOC快充，對主流的手機快充兼容性都非常好。
充電頭網通過拆解了解到，這款車充采用兩塊PCB板焊接組成，分別對應USB-C口的升降壓輸出和USB-A口的降壓輸出。車充正極輸入端，USB-C以及USB-A電路均設有NTC熱敏電阻進行溫度檢測，在過熱時關閉輸出，確保使用安全。
車充內部使用南芯SC8815搭配威兆MOS管用于USB-C接口升降壓輸出，USB-A口采用南芯SC8002搭配安森美MOS管進行降壓輸出，雙口快充協議由南芯SC2021A控制。兩路輸出濾波電容來自柏瑞凱，正極輸出連接保險絲和TVS進行過流和過壓保護，輸出接口數據腳采用穩壓管進行過壓保護，做工和用料都非常不錯。
