前言OPPO于2月24日推出了OPPOFindX5，FindX5Pro和FindX5Pro天璣版三款新機，其中OPPOFindX5Pro內置OPPO自研的馬里亞納MariSiliconX移動端影像專用NPU，具備實時AI計算性能和HDR能力
前言
OPPO于2月24日推出了OPPO Find X5，Find X5 Pro和Find X5 Pro天璣版三款新機，其中OPPO Find X5 Pro內置OPPO自研的馬里亞納MariSiliconX移動端影像專用NPU，具備實時AI計算性能和HDR能力，為手機的視頻拍攝和色彩調整帶來了大幅提升，拉開差異化競爭序幕。
OPPO Find X5配備了80W超級閃充充電器，支持5V2A或5-11V 7.3A輸出，支持寬電壓輸入，可以說進一步刷新了SUPERVOOC的充電速度，下面充電頭網就對這款80W超級閃充充電器進行拆解，看看內部設計與做工如何。
OPPO原裝80W閃充開箱

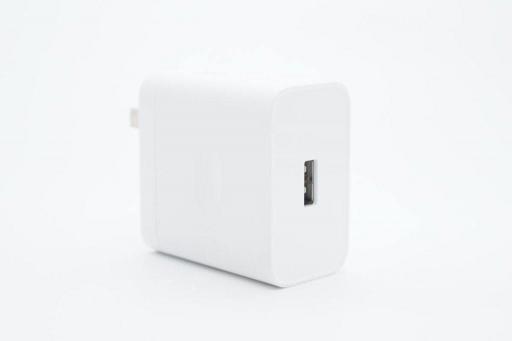

充電器采用PC材質白色外殼，腰身主要以磨砂為主，靠近底部小區域亮面設計，頂面內凹同樣是亮面處理，整體風格十分簡約。
機身正背面均設計有小凹面，方便用戶插拔使用。
一側印有80W SUPERVOOC字樣。
充電器采用固定式國標插腳，靠一側布局方便插拔。
輸入端外殼上印有充電器參數
型號：VCB8JACH
輸入：100-240V~ 50/60Hz 2A
輸出：5V2A、5-11V 7.3A（MAX）
OPPO廣東移動通信有限公司
充電器已經通過了CCC認證。
頂面配有單USB-A接口，可以看到舌片前端有特殊觸點。
測得充電器機身高度為55.06mm。
寬度為54.25mm。
厚度為31.37mm。通過三維算得充電器體積約為92.07cm3，功率密度約為0.87W/cm3。
和蘋果87W充電器對比，體積優勢明顯。
拿在手上的大小直觀感受。
充電器重量約為100g。
使用ChargerLAB POWER-Z KT002測得充電器支持Samsung 5V2A、DCP協議，以及VOOC/DASH/WARP、SuperVOOC快充協議。
OPPO原裝80W閃充拆解
對充電器的外觀、大小、性能等有了基本了解后，下面繼續對其進行詳細拆解，看看用料做工如何。
沿充電器外殼接縫拆開外殼，插腳與PCB之間通過導線連接供電，導線兩端焊接處打膠加固。
充電器內部變壓器，USB-A母座，電容，整流橋等元器件之間均打膠加固，初次級元件之間有黑色隔離板絕緣，高壓濾波電解頂部貼有泡棉緩沖。
電路板背面覆蓋金屬散熱片和黑色隔離板。
使用游標卡尺測得PCBA長度為50.35mm。
測得PCBA寬度為49.74mm。
高度為24.85mm，PCBA呈正方形。
經過對充電器電路觀察分析發現，這款80W原裝快充充電器采用了開關電源寬范圍輸出，由協議芯片通過I2C數字總線控制輸出電壓的典型架構。元器件分布相對稀疏，不易積熱，下面我們就從輸入端開始一一了解各元器件的信息。
清理掉膠水，輸入端一覽，交流輸入分別連接保險絲和NTC浪涌抑制電阻，經過共模電感和X電容組成的EMI濾波電路后送至整流橋，整流橋輸出的脈動直流電，經過高壓電解電容濾波為主控芯片供電。
變壓器輸出通過同步整流后由固態電容濾波輸出，兩顆串聯的Y電容后面是快充協議芯片。
輸入端延時保險絲來自華德電子，規格為2.5A 250V。
NTC熱敏電阻外套熱縮管，用于抑制充電器插電的沖擊電流，減小或消除插電時的火花。熱敏電阻規格為5D11，冷態電阻為5歐姆，直徑11mm。
共模電感，外套熱縮管絕緣，底部有絕緣支架支撐。
X電容特寫，來自松田電子，0.1μF容量。
第二級共模電感，同樣外套熱縮管，底部焊接絕緣支架。
交流輸入經過EMI濾波電路后進入整流橋，由整流橋將交流電轉換為脈動直流電。整流橋來自揚杰，D8UB100，8A 1000V。
濾波電容來自Acon中元，400V33μF，兩顆組成66μF容量，用于將整流橋輸出的脈動直流電濾波成直流電為主控芯片供電。
差模濾波電感特寫，外包熱縮管絕緣。
充電器主控芯片采用PI SC1738C，為定制型號，可以理解為大功率版本的InnoSwitch3-Pro電源芯片，內部集成數字控制的準諧振反激控制器，內部集成初級開關管，同步整流控制器一級反饋。SC1738C采用I2C接口與協議芯片通信，可以動態調節輸出電壓和電流，所有保護功能均可配置。
為主控芯片供電的電解電容來自Koshin東佳，規格為50V 10μF。
充電器磁芯纏繞絕緣膠帶，磁芯上標注充電器型號VCB8HM。
兩顆藍色Y電容串聯連接，加強耐壓，提高安全等級，滿足安規要求。
同步整流管來自AOS萬代，AON6220，NMOS，耐壓100V，導阻6.2mΩ，采用DFN5*6封裝，由PI SC1738C輸出同步整流信號控制。右上角NTC2熱敏電阻用于檢測充電器內部溫度，進行過熱保護。
與同步整流管并聯的肖特基二極管，用于提高同步整流效率。肖特基二極管來自揚杰，型號SS10U100，耐壓100V，電流10A，采用TO-277封裝。
拆掉PCB上的直插元件，輸出側有一顆協議芯片。
協議芯片為英集芯 IP2197，是英集芯專門為OPPO定制的協議芯片，支持SUPERVOOC快充協議。
輸出VBUS開關管來自平偉，D50N03EL，耐壓30V，導阻5.5mΩ，采用DFN5*6封裝。
檢測輸出電流的合金電流取樣電阻，配合英集芯IP2197協議芯片采集輸出電流信息，進行過流保護。
輸出濾波固態電容來自柏瑞凱，RQ系列125℃高溫電容，680μF 16V，使用兩顆并聯用于輸出濾波。
USB-A母座特寫，正負極加寬用于大電流快充，前端輔助觸點用于檢測原裝數據線，確認線纜為原裝后開啟大電流輸出。
全部拆解完畢，來張全家福。
充電頭網拆解總結
OPPO Find X5 Pro 80W超級閃充充電器采用經典的機身設計，固定插腳以及白色外殼，一眼看去就是手機的標配充電器。充電器支持OPPO VOOC和Super VOOC快充協議，除了對OPPO系手機超級閃充外，還能作為USB-A口輸出的充電器使用，為其他品牌的手機應急充電。
充電頭網通過拆解了解到，OPPO 80W超級閃充充電器內置PI SC1738C電源芯片，集成度高，支持I2C控制輸出電壓與電流，滿足SUPERVOOC快充精細調壓需求。輸入端整流橋和肖特基二極管來自揚杰，高壓電解電容來自中元，協議芯片采用英集芯 IP2197，輸出濾波電容來自柏瑞凱，用料均來自業內大廠，是一款合格的配機充電器。
