今天是給之前某粉絲補上的作業文章，
其實就是給QL3X處理器搭配一張原生Z270芯片組不錯的主板而已，
粉絲要求是DDR4 內存，Z170又老又舊，自然Z270芯片組的主板就是首選了。

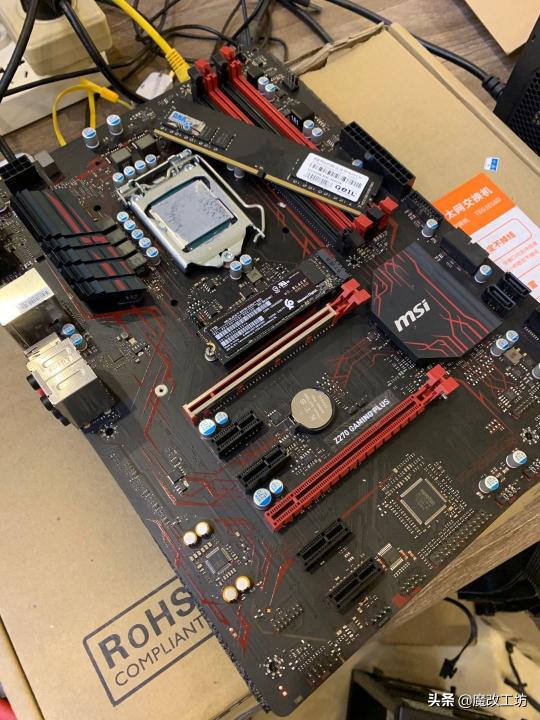

一，微星Z270 GAMING PLUS主板，竟然帶DP接口？
其實微星的主板，100系列，200系列，以及370芯片組，相對都很一般，或者說很唬人。
哪怕是12個電感的Z270 GAMING PRO CARBON，實際供電能力也很弱。
從Z390開始加強供電，到了10代，則達到了巔峰。FOR INTEL10代酷睿的主板，微星做的確實很棒。
但是之前的就。。。。【耍花槍】了。
這片Z270 GAMING PLUS，名人很霸氣，樣子也很YY，但其實很乞丐：
1，電感上面沒有TI（就算有了也不怎么強）。
2，標準的4+2供電，每相3個MOS。
3，NVME M.2接口支持22110的長度，只有一個，并且不支持CPU的PCI-E通道分切。
4，聲卡不帶功放。
通過這些可以看出微星當年的產品設計還是很保守的，畢竟最高也就支持7700K，所以這么設計也沒什么所謂，便宜穩定夠用，樣子YY就好。
嗯，樣子YY就好！（所以很多消費者就這么被欺騙了）
但其實那個時候就可以看出微星的一些好習慣也保留到了現在，比如這片主板竟然帶有DP接口，網卡芯片使用的是INTEL的219V，聲卡芯片也用的是REALTEK ALC892。價格基本貴不了幾塊錢，總比通路主板清一色螃蟹低端芯片實惠的多。
二，實測：
在BIOS里設置CPU的電壓為1.25V，頻率4.2G，其他一切默認，FPU的考機電壓會增加到1.272V。
滿載溫度70度左右。
FPU功耗120W左右。（顯卡ASUS GTX760）
本次魔改使用的是原版BIOS，沒有進行移植，原因如下：
1，QL3X這顆處理器不剛需【CPU LOAD LITE】功能帶來的降壓降功耗的福利。
2，4C8T的QL3X同樣也不剛需移植。
3，孱弱的內存超頻能力，自然也不剛需移植帶來的內存OC加成。
最后再送上一張最新版本魯大師這個平臺的核顯跑分結果，內存自然還是DDR4 8G 2666單通道。
總結：
通過這片主板，我們看到了微星成長的歷史：
1，370主板開始增加了【CPU LOAD LITE】功能。
2，270主板就已經有了比較弱小的[MEMORY TRY IT】功能。
3，10代主板不僅僅在BIOS的人機交互上大飛躍，同時供電上的用料也大幅度加強了。
AMD崛起了，YES！
這里魔改君也要加上一句，MSI，同樣，YES！
