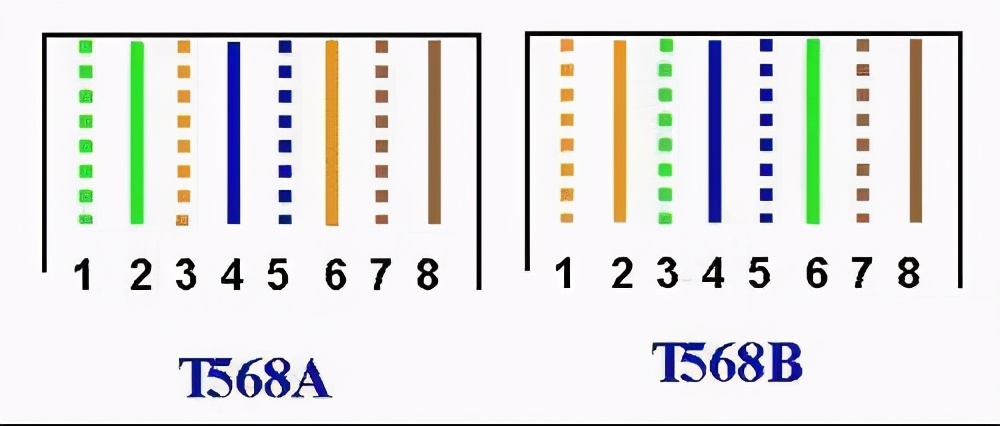

來看一下常用的T568B的接法，首先看一下8根線的排序。
568A標準：
白—1，綠—2，橙白—3，藍—4，藍白—5，橙—6，棕白—7，棕—8
568B標準：（√）
橙白—1，橙—2，綠白—3，藍—4，藍白—5， 綠—6，棕白—7，棕黑—8
常見的兩種做法排序
1,2 線是一個繞對,3,6 線是一個繞對,4,5 線是一個繞對,7,8 線是一個繞對，雙絞線中4/5，7/8這四根線沒有定義，所以1.2.3.6這四根線別接錯就行。這種只適用于百兆以內的家用接線法，千兆以上的8根線要求更高。

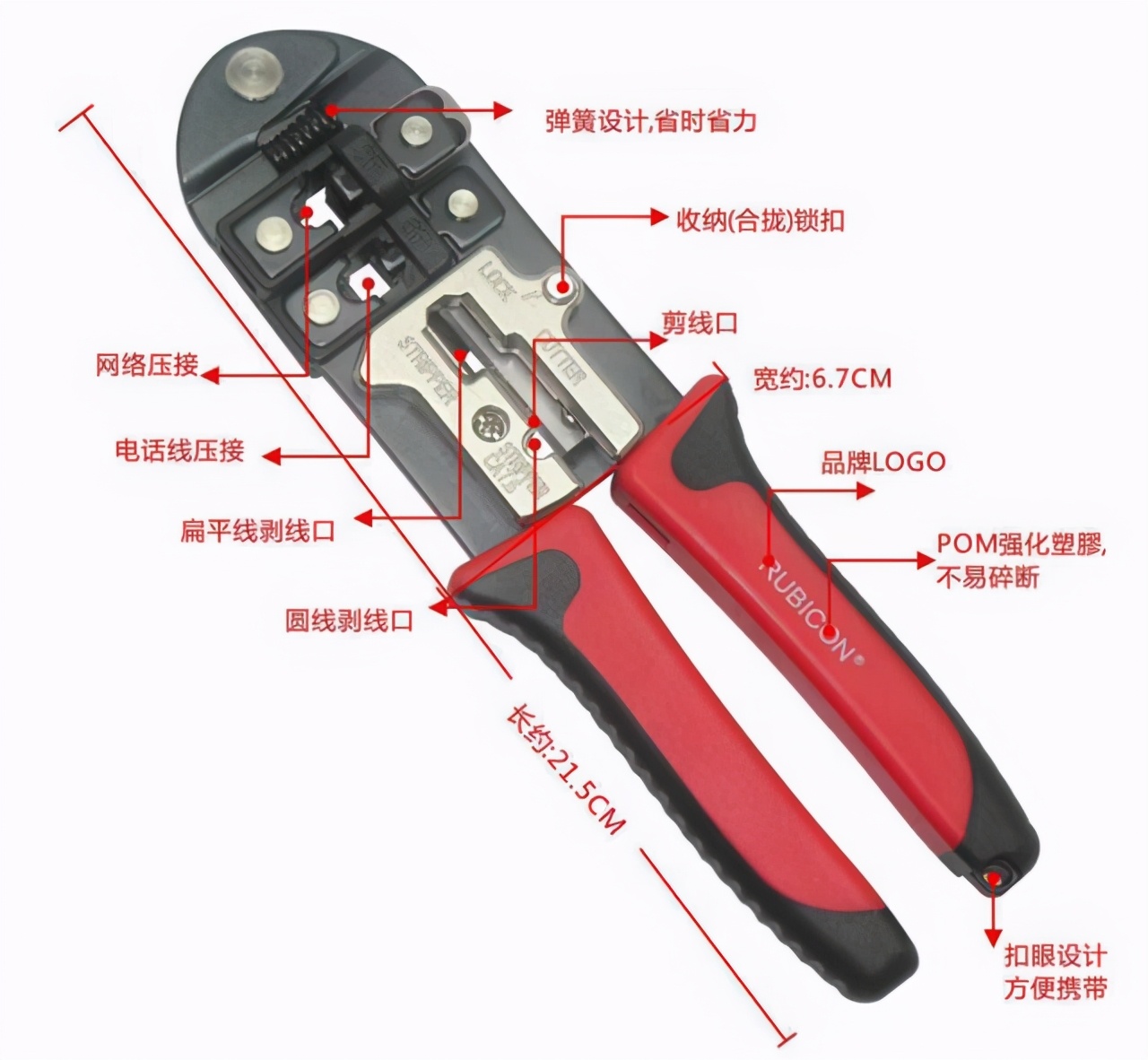

常見網線鉗的各個功能

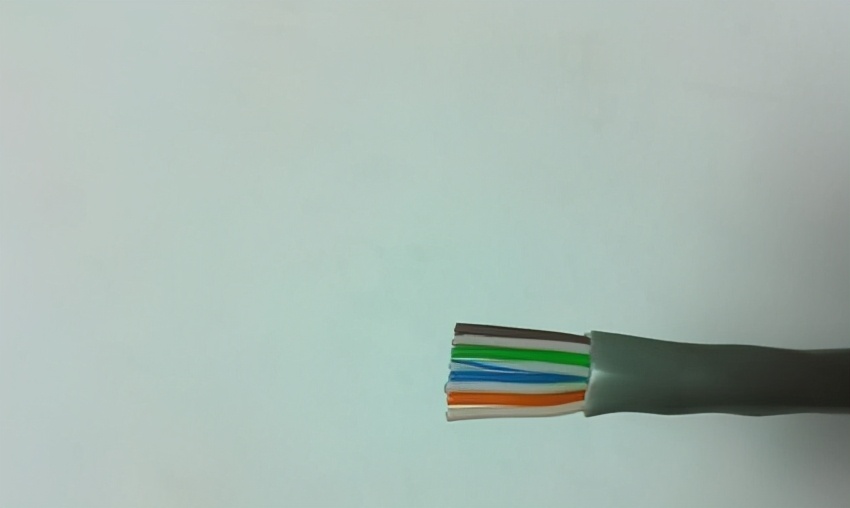

先用壓線鉗給網線剝大約3公分左右的外皮，然后8根線排好序。
長度留好使用網線鉗剪去多余

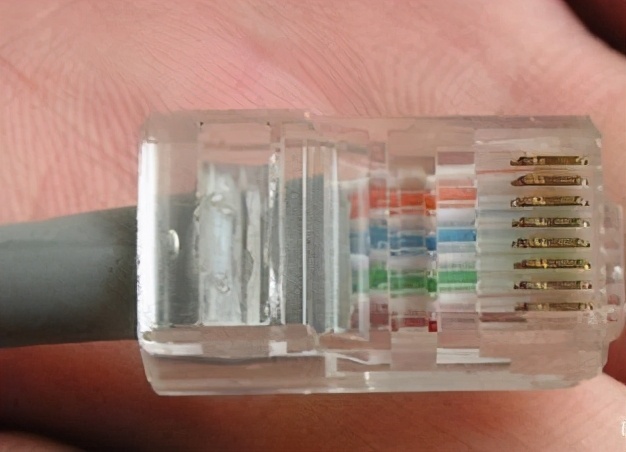

然后把線插入水晶頭，水晶頭有銅片的一面朝上
網線插入水晶頭插緊
最后用壓線鉗壓一下就完成了

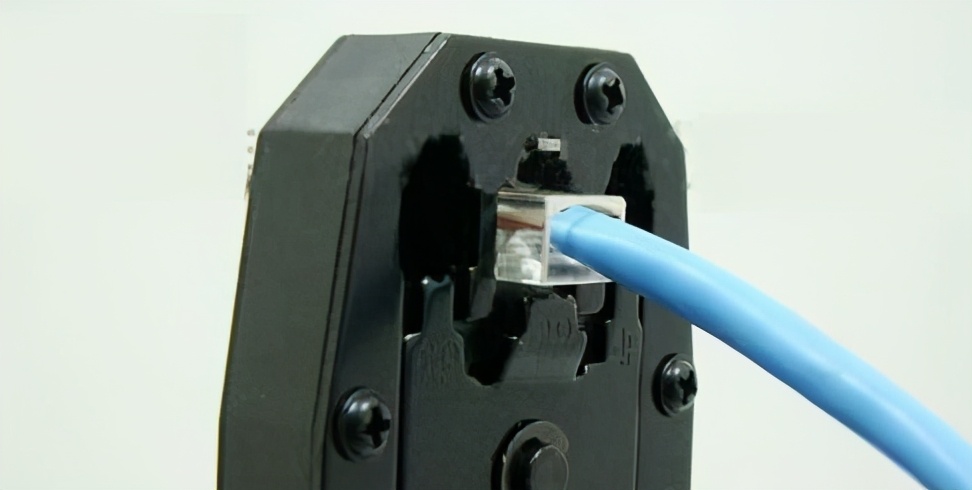

用網線鉗壓緊
有條件的話把水晶頭兩端插在測試儀上，打開測試開關，兩邊指示燈開始同步亮起，如果1到8順序亮起則接線正確，如果跳過某一個數字說明對應的接線有誤或線沒有壓好。
