近期SolidWorks如何畫正四面體問題在網上得到了很多小伙伴們的關注,相信也是有很多小伙伴們在網上進行了一番了解了吧,不過這里小編還是想著去搜集一些與SolidWorks如何畫正四面體相關的信息分享給大家,因為我們每個人了解的的信息不同,那么對于SolidWorks如何畫正四面體的了解也是不同的,那么下面小編就把小編自己在網上搜集的相關信息分享給大家吧。
1、新建一個part模型,選定一個基準面,在這個基準面上繪制一個正三角形,如下圖所示:
2、在垂直于正三角形草圖所在的基準面的基準面上由正三角形的中點開始繪制一條中心線,標注該中心線的尺寸,不用精確控制該尺寸,如下圖所示:
3、點擊“3D草圖”,在上一步所繪制的中心線的自由端端點繪制一個空間點,如下圖所示:

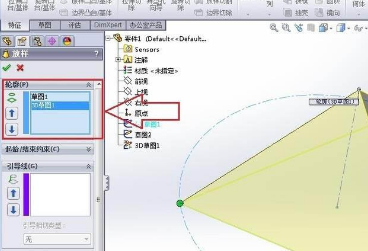

4、點擊“放樣凸臺”,在輪廓中選擇正三角形草圖和空間點草圖,然后點擊確定,如下圖所示:
5、用方程式將sqr(6)/3倍正三角形邊長的值賦予中心線的長度,一個正四面體模型就做好了
