2021年12月，OPPO發布了旗下首款折疊屏手機FindN，也稱作是全新折疊旗艦。FindN采用了一款7.14英寸的折疊屏，支持1-120Hz自適應動態幀率，同時應用了自主研發的擬推式鉸鏈結構，歷經4年6次迭代，申請125項專利，最終實現

2021年12月，OPPO發布了旗下首款折疊屏手機Find N，也稱作是全新折疊旗艦。Find N采用了一款7.14英寸的折疊屏，支持1-120Hz自適應動態幀率，同時應用了自主研發的擬推式鉸鏈結構，歷經4年6次迭代，申請125項專利，最終實現了0.01mm的高精度，并消除了屏幕折痕。

配置方面，這款手機搭載了驍龍888處理器、支持側邊指紋解鎖，同時還采用了雙立體揚聲器以及X軸線性馬達。充電方面，手機內置兩塊電池，容量高達4500mAh，支持33W有線快充以及15W無線快充，支持10W反向無線充電。

今天充電頭網就對OPPO Find N手機進行拆解，揭秘這款手機內部的電池快充解決方案。

一、OPPO Find N手機外觀

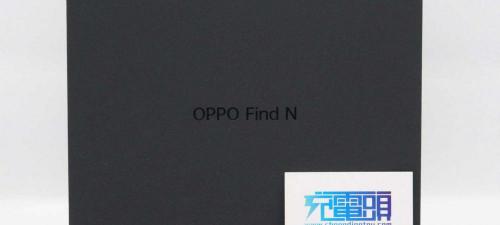

手機采用純黑色硬紙包裝盒，方正外形，設計簡約，僅正面居中印有“OPPO Find N”字樣。

OPPO Find N一共有云端、星夜以及浮光三款配色，并有8GB+256GB和12GB+512GB兩種版本，充電頭網本次拿到的是12GB+512GB、星夜版。

包裝盒里除了手機之外，還有產品手冊、充電器和充電線。

標配的是一個USB-A接口的充電器。

標配充電器型號VCB3HACH，輸入支持100-240V~ 50/60Hz 1.2A，輸出支持5V2A、5-11V3A Max，OPPO廣東移動通信有限公司，已經通過了CCC認證。

充電線纜為USB-A to USB-C規格。

手機正面是一塊7.1英寸的折疊屏，左上角設有一顆3200萬像素自拍攝像頭。

背部設置了三顆攝像頭，分別為5000萬像素IMX766超感光主攝、1600萬像素超廣角以及1300萬像素長焦，在副屏上同樣設置了一顆3200萬像素自拍攝像頭。

折疊屏的鉸鏈側面印有“DESIGNED FOR FIND”字樣。

頂部設有四處天線溢出開口。

側面分別設有指紋解鎖按鍵和音量加減按鍵，并設置了多處天線溢出開口。

手機底部為USB-C充電接口、SIM卡卡槽、雙揚聲器、拾音孔等。

使用原裝充電器給OPPO Find N充電，ChargerLAB POWER-Z KM002C測得電壓9.39V，電流2.5A，充電功率約為23.55W。

二、OPPO Find N手機拆解

從手機背面拆下后蓋。

手機后蓋在電池和攝像頭對應的位置均貼有緩沖泡棉。

拆開后蓋可見手機內部的各個模組均使用螺絲固定，右上方為揚聲器，中部可見到無線充電線圈，左側是主板和攝像頭模組。

三顆攝像頭特寫，頂端攝像頭旁邊設有環境光傳感器和閃光燈，底部攝像頭旁邊是后置麥克風。

環境光傳感器和閃光燈特寫。

后置麥克風特寫，有一個開孔用于拾音。

拆下螺絲，將主板蓋板取下。

無線充電線圈與蓋板集成在一起，測得其直徑約為47mm。

蓋板背面在BTB對應位置設有導電布和緩沖泡棉，蓋板上器件通過背面多個金屬觸點連接主板，簡化設計。

手機背面設有多根排線，均通過BTB連接，分別對應的是主副板連接排線、指紋排線排線、接口排線等，三個攝像頭同樣通過BTB連接器連接在主板上。

兩根信號同軸線特寫。

撥開主板上的BTB，卸下固定螺絲釘，拆下主板和攝像頭模組。

攝像頭模組特寫，中間是廣角主攝、左側為長焦、右側為超廣角。

攝像頭模組背面貼有導電布。

鋰聚合物電池組，型號：BLP869，充電限制電壓4.48V，標稱電壓3.89V，電池容量2085mAh/8.11Wh。這款手機采用的是雙電池設計，另外一款電池在副屏下面，這里就不做過多介紹了。

從側面可以看到，主板由三塊PCB板組成。

主板正面右側是一塊屏蔽罩，內置芯片，各個BTB連接座的四周均采用藍色膠圈進行保護。

主板背面的屏蔽罩表面還覆蓋了一層散熱銅箔，并打上了硅脂。

將覆蓋在屏蔽罩上的散熱銅箔撕下來，內部是手機的處理器和存儲器，并且也打上了硅脂導熱。

驍龍888處理器上面是一顆三星的LPDDR5內存，型號K3LK4K40CM-BGCP，12GB容量。

旁邊同樣是一顆來自三星的UFS存儲器，型號KLUFG8RHDB，容量512GB。

在三星內存左側，是一顆無線充電主控芯片，型號被屏蔽罩擋住但logo清晰可見。

側面長條形屏蔽罩采用鏤空處理，取下導熱墊可見內部是一顆南芯電荷泵快充芯片SC8547，用于輸入降壓為電池充電。據了解，該芯片擁有超過98%的充電效率，支持33W超級快充，集成10路系統保護功能，6路電荷泵保護功能，7通道12位ADC，并集成VOOC協議。SC8547采用CSP-36pin，2.62*2.62mm封裝，適用于手機，平板電腦以及可穿戴設備等。

據了解，南芯半導體的電荷泵快充芯片目前已成熟運用于多款品牌手機內，如：OPPO RENO7 Pro， K9 Pro， IQOO 9 pro， 小米11青春版，榮耀50，華為P50，MOTO G9 plus, 聯想拯救者電競手機2 pro、OPPO A74手機海外版等，敬請期待更多拆解報告。

上海南芯半導體科技股份有限公司，成立于上海浦東，專注于鋰電池相關的充電管理、charge pump、DC-DC、AC-DC功率轉換、有線/無線快速充電協議、鋰電保護等電源管理領域。南芯擁有一批業界優秀人才，有實力、能力為客戶提供高性能、高品質與高經濟效益的完整IC系統解決方案。

從國內首款高壓電荷泵芯片SC8551開始，南芯陸續推出SC854x以及各種不同拓撲架構的電荷泵產品。近期，南芯宣布推出單芯片120W超高壓電荷泵充電產品SC8571，滿足了電荷泵領域對于超大功率芯片的需求，同時這款芯片將會再一次實現國產同類產品率先量產。南芯無疑已位列國產電荷泵快充方案頂級玩家之列！

據充電頭網了解，除手機內的電荷泵快充芯片外，南芯半導體的快充方案廣泛應用在充電器、無線充、車充、充電寶、儲能電源等各個方面，并被立訊精密65W 1A1C氮化鎵快充、華為66W超級快充車充、華為50W超級快充無線車充、紫米20號200W PD快充移動電源、小米20000mAh移動電源 50W超級閃充版、三星10000mAh 25W PD快充移動電源、公牛600W戶外移動電源、安克PowerHouse II 400戶外電源等知名品牌的數十款產品采用。

頂部麥克風特寫。

環境光傳感器特寫。

OPPO Find N手機拆解完畢。

充電頭網拆解總結

作為OPPO旗下首款折疊屏手機，Find N最大亮點在于解決的大部分折疊屏手機面臨的屏幕折痕這一大硬傷，大幅提升了用戶的使用體驗。充電方面也是旗艦配置，搭載驍龍888處理器，內置4500mAh大容量電池，搭配33W超級快充技術、15W無線快充和10W反向無線充電功能。

充電頭網通過拆解了解到，OPPO Find N手機內部采用三星內存及存儲器，由于折疊屏幕手機結構限制，采用了雙電芯設計，有線快充部分選用的是南芯SC8547電荷泵芯片，實現了98%以上的轉換效率，南芯，為效率而生。
