OfficineForgiarini，成立于1962年，位于意大利，是一家擁有60年歷史的機械生產廠商，業務領域覆蓋工業自動化設備、磨料加工機、以及大型機械定制加工。OfficineForgiarini擁有自己的設計、加工、組裝團隊，以客戶

Officine Forgiarini，成立于1962年，位于意大利，是一家擁有60年歷史的機械生產廠商，業務領域覆蓋工業自動化設備、磨料加工機、以及大型機械定制加工。Officine Forgiarini擁有自己的設計、加工、組裝團隊，以客戶的需求為核心，給出真正有效的解決方案，獲得了全球眾多用戶的信賴。

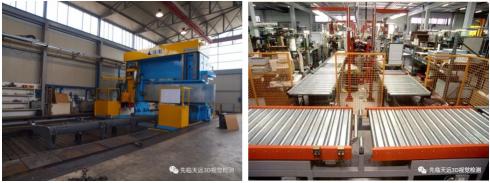

- Officine Forgiarini設計制作的機械設備 -

在這么多年的發展進程中，Officine Forgiarini遇到很多問題，團隊成員不斷尋找解決方法，使得Officine Forgiarini能夠基業長青。本期案例，三維掃描儀小編將為大家介紹，Officine Forgiarini如何通過高精度3D數字化技術來解決生產過程中的檢測難題。

視頻加載中...

企業發展難題

大型零件，缺少良好的檢測方式，導致返工

在機械生產過程中，Officine Forgiarini所需的很多零件體積較大，為銑削加工得到。在加工之后，缺少一種可行的方法來檢測生產的零件是否符合需求，特別是一些圓環底座的直徑等。這直接影響了下一步工序的進程，若零件不合格，將導致組裝無法順利進行，需要返工，延長工期，無法在約定時間內交付。

高精度3D數字化解決方案

FreeScan + DigiMetric 快速完成零件的高精度三維檢測

為了解決這個問題，4年前，Officine Forgiarini和先臨三維合作，引入了FreeScan激光手持三維掃描儀和DigiMetric攝影測量系統。

操作流程（以卡布蘭式水輪機上的零件為例）

■ 首先，通過專業相機對整個零件進行拍攝來構建零件的空間框架點。

攝 影 測 量

在大型物體三維掃描過程中，在幅面拼接過程中會產生累積誤差，采用攝影測量方式獲得全局框架點信息，可以提供一個用于單幅數據拼接的統一坐標系，消除累積誤差，從而保證大型物體掃描的全局精度控制。

■ 接著，將攝影測量得到的框架點導入到FreeScan 掃描軟件，并在此基礎上進行完整三維數據的獲取。

■ 最后，將掃描獲得的完整三維數據導入檢測軟件，即可測量零件各項數值，包括圓弧直徑的測量以及裝配接口的檢測等。

應用優勢

■ 快速實現大型零件的三維檢測，通過3D數字化方案，一天內即可知道零件的合格性。

■ 解決返工難題，若零件不合格時，可直接進行調整，無需在下一工序進行時才退回，加快了每個工序的工作進程。

這幾年里，得益于FreeScan激光手持三維掃描儀和DigiMetric攝影測量系統的高精度，Officine Forgiarini可以快速掌握加工零件的合格性，順利交付了眾多專業領域的設備。未來，Officine Forgiarini也將持續秉承腳踏實地、精益求精、與時俱進的理念，不斷發展，完成更多專業機械的生產挑戰！

PS：攝影測量對于大型物體的三維掃描具有重要作用，為高精度提供保證。接下來，天遠將發布內置攝影測量的激光手持掃描設備，為大型物體的掃描檢測，提供更加便捷高效的方式。

文中部分素材源于Officine Forgiarini官網，

關于Officine Forgiarini的更多信息，也可登錄其網站查看。
