大家好，今天拆的是松下怡爵系列VE1匹掛機。松下VE擁有從1匹到2.5匹機型，售價1.9萬多起步，比同功率的三菱電機霧峰還要貴一點，是最貴的空調掛機。VE9KK1：1匹VE13KK1：1.5匹VE18KK1：2匹VE22KK1：2.5匹松下
大家好，今天拆的是松下怡爵系列VE 1匹掛機。松下VE擁有從1匹到2.5匹機型，售價1.9萬多起步，比同功率的三菱電機霧峰還要貴一點，是最貴的空調掛機。
松下VE是日本進口的寒地機型，因為日本沒暖氣，冬季主要靠空調取暖，所以日本銷售的空調，每個品牌都有專門的寒地系列，可以滿足在日本最北部北海道地區的供暖需求。
松下VE系列在國內是2015年發售的機型，雖說是老一級能效，但1匹的VE能效比高達5.84，按新能效算，滿足新一級也綽綽有余。盡管今天拆的是VE 1匹，可最大制熱量高達8100w，是目前2匹空調制熱性能。
下面是拆機部分，看下這臺空調是如何做到高性能的。

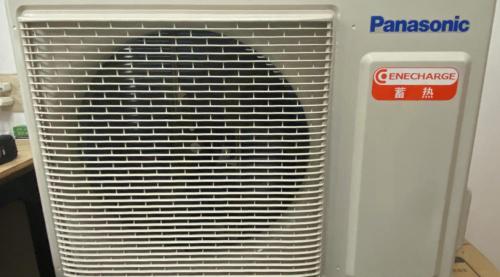

1、松下VE室外機部分
松下VE 1匹外機尺寸：799(不帶閥)×630×299mm
松下給出的VE是不帶閥門和地腳的尺寸，按這個尺寸看VE是3匹的外機，外機標注帶蓄熱。
松下VE使用R410a制冷劑，1190g相當于R32的952g，充注量還是比較多的，外機也是3匹重量。重量也很大。室外機上標注原產地為日本，并且多了1300w電功率的電熱管加熱器。
拆開正面，其實可看出并非是”完整“的雙排冷凝器，內側的一排有抽管。背面紅框中是冷凝器的溫度傳感器，用來控制化霜的。
松下VE 1匹使用2排56根7mm銅管，不過單根銅管長度只有83cm，總長約46.5米，算銅管長度，比普通2匹的要長一些，比3匹短一些，算熱交換面積，差不多是2.5匹性能。
普通空調的散熱片長度大概是10cm左右，松下這款散熱片長度達到了17cm，可以說是很大了。
松下VE使用40w電機，和松下2匹空調電機功率相同，不過我還是有點失望，松下自家最貴的空調，居然還不使用松下自家電機。
松下VE使用松下自家5RD138ZAA21壓縮機，5RD是松下R410a制冷劑高端雙轉子壓縮機，R32制冷劑更名為9RD系列。松下的2匹雙轉子壓縮機有5RD132和5RD138兩款，之前拆的松下SJH18 2匹老二級蓄熱使用的是5RD132，VE作為1匹空調，卻使用了5RD138。
松下5RD138ZAA21這款壓縮機，排量為13.9cc，在60Hz額定轉數下制冷量為3565w，最大制冷量可達7000w以上。松下官方宣稱VE在制熱時候，開機5分鐘后出風可達57℃，而普通空調僅為40℃。（廠商公布的出風溫度，均為最大循環風量測得）。
鷺宮和不二工機，是電子膨脹閥的兩大日本品牌，在售價上，這兩個品牌要比國產的三花和盾安貴一些。
松下VE的四通閥是三花的，不過還是第一次見到這種四通閥，看上去“比較高級”。
以上，就是一臺空調外機該有的配置。松下VE使用自家5RD138高端雙轉子壓縮機，搭配56根銅管約46.5米換熱器，40w直流電機，帶電子膨脹閥。簡單的理解，松下VE就是一臺大2匹，甚至可以說是2.5匹性能的空調。
2、松下VE寒地機方案
松下VE作為寒地機，使用了松下蓄熱和底盤加熱技術。
2.1、松下ENECHARGE蓄熱技術
松下VE的壓縮機被一個鋁制蓄熱器半包圍，蓄熱器上端還有制冷劑連接管（2根），同時也有電線插入到蓄熱器里面，內部還帶有電加熱器。
鋁制蓄熱器和蓄熱三通閥，只在空調除霜時參與空調系統的運作，也就是所說的蓄熱空調。
松下蓄熱技術原理，簡單來說可以將鋁制蓄熱器，看做是一個蒸發器，在制熱時，壓縮機本身溫度比較高，而且蓄熱器還緊緊包圍著壓縮機，能夠吸收大量壓縮機的潛熱(蓄熱器里面可能有相變儲能材料)
再利用三通閥，使一部分從室內機流回的制冷劑經過蓄熱器，并在蓄熱器內蒸發，完成換熱過程，如果熱量不足，還可以利用蓄熱器內的電加熱器加熱，實現不停機化霜。
松下搭載蓄熱技術空調的優勢是：普通空調在冬季制熱除霜時室內機會停止制熱11~12分鐘，室內降溫5~6℃。而使用松下蓄熱技術的空調，在除霜時，室內機會持續制熱，且除霜過程只需要3~4分鐘，室內溫度下降1~2℃?？梢源蠓岣呤孢m度。
2.2、底盤加熱器
除了蓄熱，松下VE還帶有底盤加熱器，也是目前唯一支持底盤加熱的家用分體機，多聯機上支持底盤加熱的機型更多一些，這個技術算是從多聯機下放到分體機。
底盤加熱器，是為了在化霜時，保障底盤正常排水，防止底盤結冰刮壞外機風扇。
通過松下VE電路圖可以得知，室外機電加熱總功率為1300w，其中1200w為蓄熱使用，底盤加熱功率只有100w，目的就是底盤別凍冰就行。
我認為松下蓄熱技術，適合南方濕冷地區，解決空調制熱時頻繁化霜的問題。而蓄熱+底盤加熱，則是考慮到日本北海道，和我國東北地區冬季容易結冰的問題。
松下蓄熱技術和底盤加熱器，讓空調能夠在超低溫制熱，不停機化霜，這大幅提升了空調制熱的舒適度。不過這也是針對富人的供熱方案，因為這個方案并沒考慮省電。
2、松下VE室內機部分
因為時間室內機沒敢拆，因為看上去十分復雜，時間沒那么多，就拍了幾張照片來分析下。
我拆的這臺松下VE 1匹，內外和外機制造日期都是2017年9月，都是日本進口。松下VE價格貴，或許是因為內機和外機都是進口的，像三菱電機的高端機型，只是室內機為進口，室外機國產。
松下VE 1匹是日式厚內機，尺寸為790寬×295高×375深mm。特點就是深，國產室內機深度一般不超200mm，而VE的深度高達375mm，更深的室內機，意味著有更大面積的進風口，循環風量可以做的更大。
松下VE是最深（厚）的室內機嗎？并不是富士通諾可力Z比VE厚了3mm。
松下VE帶有兩個巨大的導風板，連小導風板的寬度都有9cm，基本是普通空調的兩倍。配合內部115mm的大口徑貫流風扇，形成康達氣流，制冷可以吹向天花板，不直吹人，制熱可吹向地面，抑制熱風上揚。提高了制冷和制熱的舒適性。
松下VE帶有三個紅外線攝像頭，居然是三個，有必要嗎？能夠精準感應室內溫度，同時能感應人體溫度，實現風吹人和風避人，類似三菱電機MoveEye的功能。
看到這里，是不是感覺松下VE什么功能都有？其實也不是，松下VE不帶濾網自動清掃，也不帶空氣凈化，除了這倆，別的功能都有。
松下VE配置總結和個人看法
經過拆機確認，松下VE的室外機，使用松下5RD138高端雙轉子壓縮機，帶日本鷺宮電子膨脹閥，冷凝器為2排56根7mm銅管總長約46.5米，搭配40w芝浦直流電機。簡單理解就是2匹壓縮機搭配2.5匹熱交換器，可VE只是臺1匹空調。
松下VE的內機，使用11.5cm和9cm雙層大導風板，115mm直徑風輪，支持康達效應氣流，帶有nanoe離子凈化、再熱除濕功能，還帶有三個紅外線攝像頭，能夠感應人體位置。
總的來說，松下VE是一款炫技的產品，產品性能和功能，與富士通諾可力Z相當，略強于三菱電機ZHJ、大金零境，這四款也是國內在售的最強1.5匹掛機。不過松下VE多了蓄熱技術和底盤加熱器，這東西就松下有。
在價格方面，我認為松下VE比富士通諾可力Z貴一點，賣一萬出頭是合理價?？伤上掳裋E賣到2萬，這就沒打算要銷量，今年618在京東也只賣出去2臺，這或許是整機進口導致價格偏高，也或許就是炫技沒打算賣。
