本內容來源于@什么值得買APP，觀點僅代表作者本人 ｜作者：colaandice
前言
網線，是網絡中必不可少的一個配件，也是容易被大家忽視的配件。
如果網線選擇不好，會影響所有網線連接設備的速度。比如是路由器是千兆的，家里的寬帶是200M的，結果使用了一個百兆的網線。那么最終的網速就只有100M，網線成了整個網絡中的瓶頸。
網線的分類
目前的網線主要分為：超五類，六類，超六類，七類，八類
在普通家用環境下，超五類，六類也可以支持到萬兆。

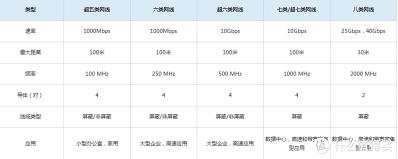

網線分類
網線類別
我們所說的網線通常是雙絞線。網線的材質是銅，絕緣的銅導線，兩兩逆時針纏繞在一起。網線制作標準中，對于纏繞率等都有規定。一般劣質網線，會在材質上，纏繞度上打折扣，這樣的結果就是網線的傳輸距離近，網速不達標。
網線又分為屏蔽雙絞線（STP）和非屏蔽雙絞線（UTP）
屏蔽雙絞線（STP）：
外面由一層金屬材料包裹，以減小輻射，防止信息被竊聽。同時具有較高的數據傳輸速率，但價格較高，安裝也比較復雜。
屏蔽雙絞線 STP
非屏蔽雙絞線（UTP）
UTP無金屬屏蔽材料，只有一層絕緣膠皮包裹，價格相對便宜，組網靈活。除了一些特殊場合（如電磁輻射嚴重區域）外，一般都使用UTP。平時使用的網線，也是UTP居多。
超五類網線 CAT5E
超五類網線標識為：CAT5E。傳輸頻率100MHz，傳輸速率1000Mbps，支持千兆網絡。
超五類網線中有4對線纜，1個抗拉線。
超五類網線的裸銅直徑為0.51mm，絕緣線徑0.92mm。線纜直徑5mm。
超五類網線超 CAT5E
超五類網線超 CAT5E
主要的超五類線分類
六類網線 CAT6
六類網線標識為：CAT6。傳輸頻率250MHz，傳輸速率1000Mbps，支持千兆網絡。根據測試，使用6類網線，在55米距離內，可以支持萬兆網絡。
對比超五類網線，增加了十字骨架，將4對線纜分別置于十字骨架的四個凹槽內，同時電纜的直徑也更粗。
六類網線的裸銅直徑為0.57mm，絕緣線徑1.02mm。線纜直徑6.53mm。
六類網線 CAT6
超六類網線 CAT6A
超六類網線標識為：CAT6A。傳輸頻率500MHz，傳輸速率10Gbps，支持萬兆網絡。
超六類網線 CAT6A
七類/超七類網線 CAT7
七類網線標識為：CAT7。傳輸頻率600MHz，傳輸速率10Gbps，支持萬兆網絡。
超七類網線標識為：CAT7A。傳輸頻率1000MHz，傳輸速率10Gbps，支持萬兆網絡。
七類網線是一種8芯屏蔽線，和普通的屏蔽線不同，在七類線纜中，每一對線都有一個屏蔽層，四對線合在一起還有一個公共大屏蔽層。
每對都有一個屏蔽層（一般為金屬箔屏蔽 ），然后8根芯外還有一個屏蔽層（一般為金屬編織絲網屏蔽Braided Shield），接口與RJ-45相同?？偲帘? 線對屏蔽（一般為金屬箔屏蔽），七類線 S/FTP Cat.7(HSYVP-7) 最高傳輸頻率 600MHz，超七類線的傳輸頻率為1000MHz。
七類網線 CAT7
八類網線 CAT8
八類網線， CAT8，跟七類網線一樣的是 雙層屏蔽（SFTP），它擁有兩個導線對，2000MHz的超高寬屏， 傳輸速率高達40Gb/s，但它最大傳輸距離僅有30m，故一般用于 短距離數據中心的服務器、交換機、配線架以及其他設備的連接。雖然八類線傳輸距離短， 但傳輸速率和頻率帶寬是遠遠超過其他類的。主要用在網絡設備互聯的跳線。
八類網線 CAT8
線徑
網線上除了網線標識外，還會有AWG的標識。這是線徑的標識。
線徑標識
AWG：美國導線規格。表示導線形成最后直徑前所要經過的孔的數量，數值越大，導線經過孔的等級越高，導線的直徑也就越小。
AWG前面的數字越小，說明線纜的直徑越大，線纜越粗，電阻越低，價格通常越高
規格越高的網線，使用的材質越好，線纜越粗，屏蔽層等附加組件越高，造價越高，施工難度越大。
網線的接線標準
網線的主要顏色是4種：綠，藍，橙，棕
與這些顏色的線纏繞在一起的線，就是白+顏色。
常用的接線標準是568B，網線的2端都是568B的標準。
568A和568B的線序
正確查看網線線序的方法為：水晶頭彈片朝下，且有水晶彈片的一面朝外，從左至右的看，如下圖。
568A
568B
對于百兆網絡，只使用到1，2，3，6四條線。對于千兆，萬兆，POE供電的網絡中，8根網線全部需要用到。所以布線的時候，一定要確保8芯全通才可以。比較老的房子，有可能將一根網線，分為2根網線來使用，這樣就只能支持到最大百兆帶寬了，使用的時候一定要注意。
每個線纜的功能
對于模塊來說，需要按照模塊的線序標識進行接線。模塊上，會標識出來每個位置的網線顏色。
網線模塊
網線測試報告
網線的專業測試報告是福祿克（FLUKE）測試。如果常見可以提供FLUKE的測試報告，就說明網線的質量是沒有問題的。
福祿克的網線測試報告
成品網線
廠商制作好的網線，主要用來做段短距離的連接，比如路由器到電腦。光貓到路由器等。
選擇適合的長度就可以。家用的話6類網線就可以。如果有更高要求，也可以選擇7類的網線。
工程網線
用來做家庭整體的網絡布線使用，家庭建議直接使用6類網線，價格比超五類貴的并不多，可以減少因為布線過長引起的網絡問題。因為網線布線是暗裝工程，如果發現問題，后期替換比較麻煩。常見的品牌是秋葉原，山澤，安普康，飛利浦，安普等。
自制網線相關工具
水晶頭
不同類型網絡的水晶頭，也不一樣，需要選擇與網線類型匹配的水晶頭。水晶頭的價格很便宜，100個水晶頭40元左右。
七類的水晶他帶有屏蔽罩，價格也要貴很多。1個水晶頭查不到5元。
可以看到，七類網線水晶頭，帶有 金屬屏蔽外殼。因為7類線采用的是單對屏蔽，然后再總屏蔽的結構，所以七類水晶頭是帶屏蔽的，能夠更有效消除線對之間的串擾。
網絡面板/模塊
網絡模塊用在86面板盒中，終端的網線，連接到模塊上。
在模塊上連接網線的時候，需要按照模塊上的顏色標識進行網線的安裝。
選擇網絡模塊，也需要與網線的類型匹配。選擇免打模塊，安裝比較方便。
網線轉接頭
網線轉接頭用于延長網線。當您的網線不夠長的時候，可以通過轉接頭進行延長，轉接頭的2端插上網線即可。
但是注意延長后的網線，總的線纜長度不要超過100米。
網線鉗
用于制作網線的水晶頭。
網線鉗購買，需要與網線類型匹配。一般的網線鉗只能制作7類以下網線。
測線儀
用來測試網線的連通性。一般負責裝修的弱電師傅都有有，如果有這方面的剛需，可以買一個備用。
網線制作方法
網線的制作并不復雜，新手一般制作1,2次就可以掌握，如果是大量制作，建議帶好手套。
網線常見問題
1、開發商部署的網線如何替換
如果開發商部署了5類網線，盡量替換為超五類或者6類網線。
可先將開發商預埋的網線從套管中抽出，重新穿6類網線即可。
用到的工具是穿線器。按照穿線器的說明，穿線即可。穿線的時候要有耐心，不要使用蠻力，以免線纜卡住。
2、網線能不能對接/延長
網線預留的不夠長，或者出現損壞，可以使用網線轉接頭進行延長，只要做好水晶頭即可。
3、明裝網線的固定
如果后期原因，需要明裝網線，可以使用固定器將網線固定，避免網線凌亂。
總結
對于家庭來說，部署在墻內的網線，至少需要超五類，如果是開發商預留5類網線，是一定要替換掉的。如果希望網絡可以到萬兆，至少需要6類網線。如果需要10G的網絡，可以部署7類網線或者光纖。
