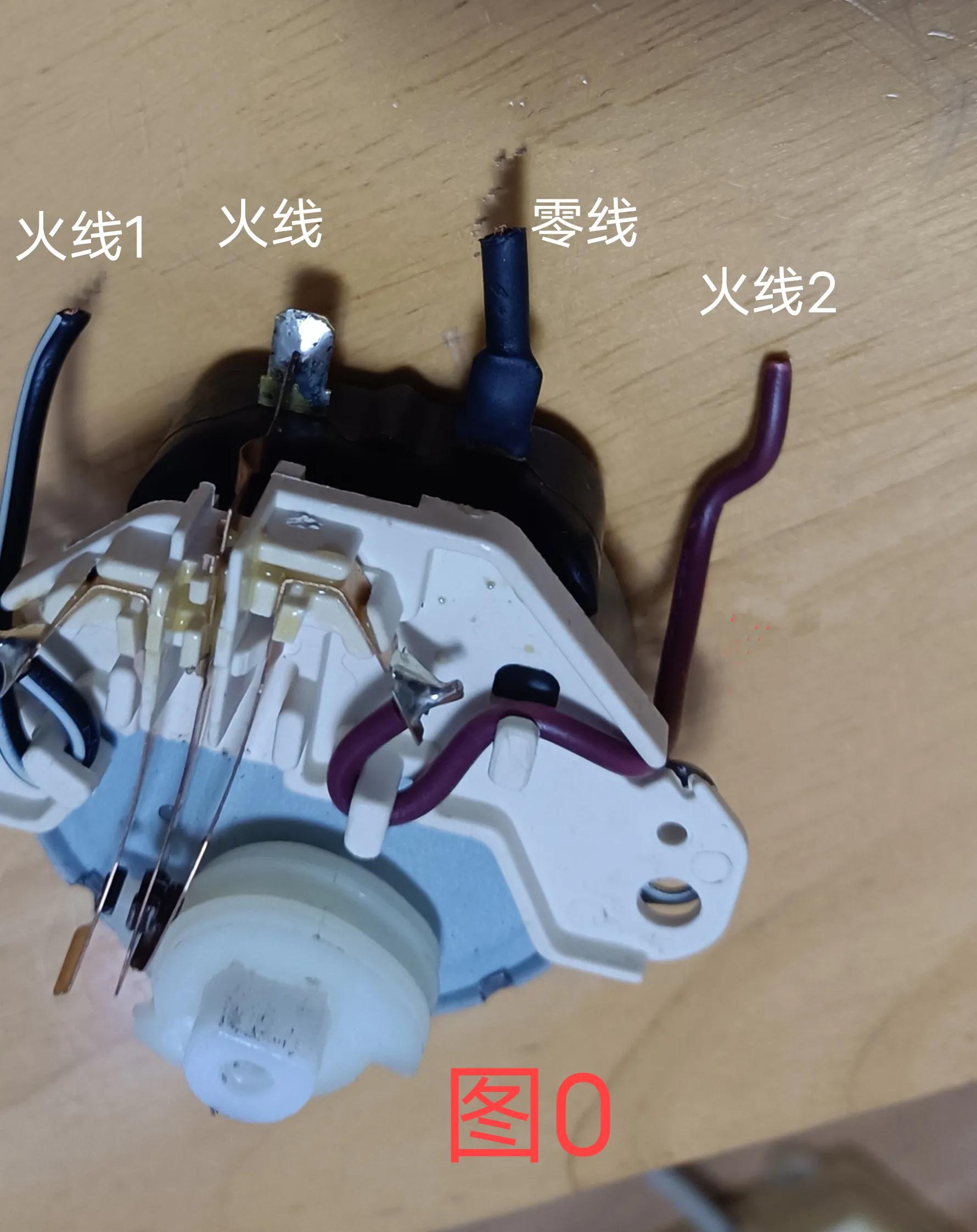

圖0是電機的接線圖,其中零線直接接通,火線則由火線1、火線2分時接通。

圖1中,觸點1狀態時,火線2斷開。此時洗衣機的電源板繼電器接通火線1時,電機才工作。

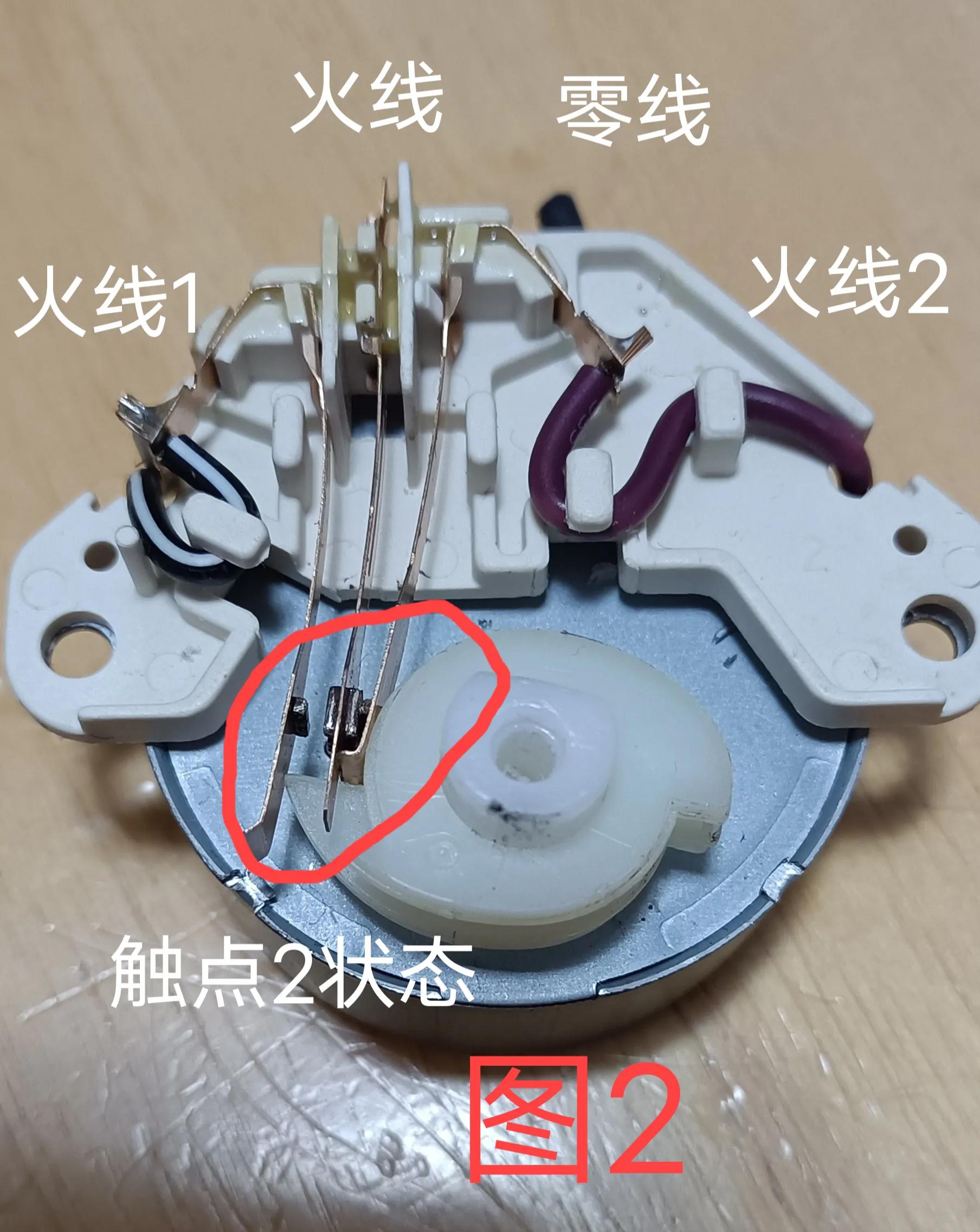

圖2中,觸點2狀態時,火線1斷開。此時,洗衣機電源板繼電器接通火線2時,電機才工作。
排水電機內部觸點狀態1、觸點狀態2,對應控制著排水閥的打開與關閉。出現排水故障時,首先判斷水位傳感器是否良好(故障時,排水過程采集不到水位信號,直到超時……),檢查電源板繼電器到排水電機連接線是否良好,然后排除排水電機是否故障,排除電源板疑問,最后就是顯示板了(控制器在顯示板傷)……
