本內容來源于@什么值得買APP，觀點僅代表作者本人｜作者：龍子湖提督

制作鋪墊

自己家的老房子是20年前的磚砌櫥柜（或者是灶臺更加恰當），當時唯一難受的地方就是柜門安裝需要打孔，下木塞，才能裝門框、鉸鏈和閉門器。

原本打算按部就班繼續磊一個灶臺，但是20年后的今天，在建工市場跑了一圈，居然沒有人做這個業務了。加上現在的櫥柜系統動輒強調各種功能五金件，轉砌櫥柜為了安裝這些五金件還不知道要鉆多少孔打多少塞，難度幾何倍數上升。

寫到這里，肯定有人要說全屋定制的問題了。首先，本地的“大牌”全屋定制，基本都是品牌供板，本地加工柜體，廠家加工柜門的模式。其次，想要使用各種高階五金件，價格基本是很難控制上限的。再加上也看了鄰居的“好某客”，“歐某”，“某樂”這幾家“國內一線”的裝配，簡直一言難盡。比如柜門只有鉸鏈杯的沉孔，螺絲都是對著柜子隨意打的，歪歪扭扭，裝好以后強行用鉸鏈的微調功能掰回來；居然還有實際裝配發現有出入，現場裁切甚至需要重下料的情況。我感覺還不如買宜家的米多回來自己拼，但是我這小城市又沒有宜家那種大商場。

當時還想過一個方案是讓木工制作柜體。但是市場很無奈，有工匠精神的老派木工可以精工制作家具，然而面對各種新興的五金件需要學習成本；年輕的新派木工、至少我看了不少，就是只會吊頂裝木門之類的……而且我理想中的柜體木材是硬質防潮的橡木，橡木板又涉及到后期的拋光上漆問題，比木工打家具愛用的免漆板復雜很多……加大了工藝不可控性。

由于我的職業是原因，平時可以看到動車組的一些結構。復興號動車組的4車有著一排放包裹的柜子，里面就是用鋁型材制作的框架，然后用鋁型材專用的T型螺母配合機牙螺絲把鉸鏈固定在型材上。

鋁合金軌道多少錢一米（用鋁型材打造櫥柜）

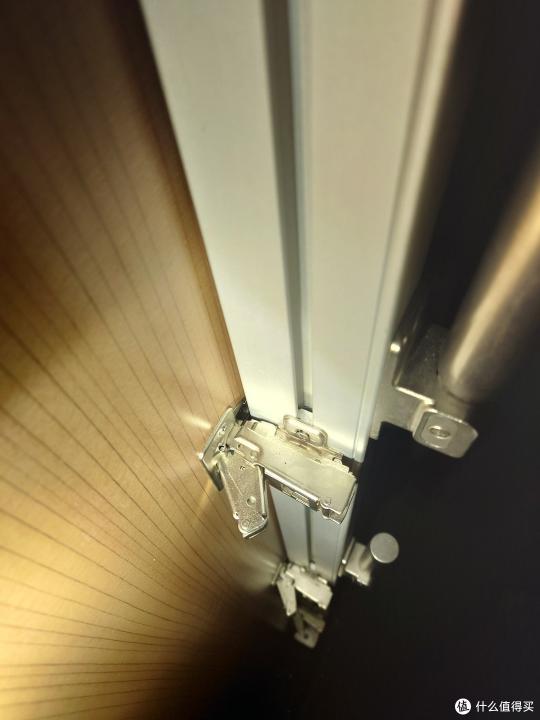

動車組行包倉柜門。

全網搜索了下這個關鍵字。發現值得買有一篇是加固既有櫥柜的，參考價值有限。另外一個就是B站和知乎的大能copy宅推出的鋁型材家具系列，給我不少啟發。于時，就覺定是鋁了。

準備工作

由于賣家是可以免費切割鋁型材的，所以肯定要先設計好框架，決定每根鋁多長，怎么裝配。

鋁型材的裝配方式主要有9種，網上都可以找到：

1.彈性扣件

用于兩根型材的90°內連接，安裝拆卸方便。

彈性扣件

2.端面連接件

用于兩條或三條型材之間的直角連接，牢固，美觀。

端面連接件

3.強度角槽連接件（45°/90°）

用于兩條45°角的型材角槽內連接，強度高，常用于固定門框型材。

也有90°的型材使用角槽完成連接的。

45度角槽

90度角槽

4.角座，也有叫角碼的（直角，45°，135°）

用于型材固定角度的外連接，分為90°45°135°三種角度連接，可固定封板。

角碼

5.螺釘連接

用于兩根型材的90°內連接，安裝拆卸方便，常用于簡單的型材外罩連接。

螺釘連接

6.內置連接件

用于兩根型材的90°連接，隱藏式連接，連接強度高。

半圓銷連接

7.三維連接件（直角）

用于三條型材之間的直角連接，連接方便，快捷。

三維連接件

8.三維連接件（R角）

用于三條圓弧形型材之間的直角連接，連接方便，快捷。

R角連接件

9.一字連接件

用于兩根型材的高強度對連接。

一字連接件

由于我只是使用鋁型材制作骨架，因此連接方式主要以90度角槽和角碼為主。

我在這里選擇了4040型鋁型材。原因很簡單，現代板式家具的木板厚度一般是16-20mm，4040型材在寬度方向上，恰好是兩塊20mm厚度的木板背靠背裝配。而還有一種1640型鋁型材，其軌道和連接系統和4040完全一致，只是僅有單邊槽而已，用于板邊時可以沖當16mm厚度的側板。

另一個原因就是copy宅大佬推出了鉸鏈轉接片，可以把標準32mm系統的鉸鏈（實際上阻尼器、反彈器同樣適用）轉接到4040鋁型材上。一般國內的DTC悍高、國際上的百隆海蒂詩等，都是可以使用的。

關鍵字：工業鋁型材鉸鏈合頁轉連接片

既然說到了32mm家具系統，那么有必要科普下這個東西。首先是百科對于32mm家具系統的定義：

以柜體的旁板為中心，因?yàn)榕园鍘缀跖c柜類家具的所有零部件都發生關系，旁板前后兩側加工的排孔間距均為32mm或32mm的倍數。

由柜類家具的構成分析可知,柜體框架由頂?shù)装濉⑴园濉⒈嘲宓冉Y(jié)構部件構成,而活動部件如門、抽屜和擱板等則屬功能部件。因?yàn)殚T、抽屜和擱板都要與旁板連接,32mm系統就是通過上述規范將五金件的安裝納入同一個系統,因而要在旁板上預鉆孔,也就是規范里的系統孔,用于所有32mm系統五金件(如鉸鏈底座、抽屜滑道和擱板支承等)的安裝。顯然,預鉆系統孔可以實現旁板的通用,不論怎樣配置門、抽屜,總可以找到相應的系統孔用以安裝緊固螺釘;還希望門、抽屜能夠互換,以形成系列化產品。

32mm家具系統。

預鉆孔根據用途的不同分為結構孔和系統孔，結構孔主要用于連接水平結構板，系統孔用于安裝鉸鏈低座、抽屜滑道和擱板等。綜上所述,32mm系統的精髓便是建立在模數化基礎上的零部件的標準化,在設計時不是針對一個產品而是考慮一個系列,其中的系列部件因模數關系而相互關聯;其核心是旁板、門和抽屜的標準化、系列化。32mm系統的精髓是通過零部件的標準化來提高生產效率、降低生產成本;同時,它使家具的多功能組合變化成為可能。

看了這個是不是有點懵？其實仔細觀察過宜家的柜體，就會看到那一排排的預裝孔。五金件使用類似電腦風扇螺絲的M6大牙扁頭螺絲直接把五金固定在預裝孔內。（被百隆稱這種螺絲為系統螺絲，而非國內廠家/木工愛用的3.5mm自攻絲，為什么這里要提到百隆，因?yàn)橐思?5年質保的五金件基本都是百隆代工的，比如鉸鏈?zhǔn)前俾〉淖枘峒摄q鏈，抽屜是百隆的方桿騎馬抽）

看到這有人會問了，既然32mm系統的第一個孔是距離板邊37mm，而4040型材的槽口只有20mm，雖然鉸鏈可以轉接，那抽屜怎么辦？抽屜用轉接板，轉接板的厚度會擠占軌道。

首先我選擇了百隆的騎馬抽產品。

其實抽屜并不是只有37mm的第一孔，經常看宜家櫥柜的值友（米多櫥柜配備的馬斯麥抽屜就是百隆騎馬抽），應該知道騎馬抽有一種東西叫內抽（也有叫抽中抽的），就是抽屜打開以后，里面還有個抽屜。此時軌道就要向內收斂，但是32mm家具系統已經固定了第一孔是37，那么一個門板是18mm，于時抽屜上自然向前開了一個18mm中心距的孔，可以看下面百隆產品手冊給出的抽屜孔距圖，原本用于內抽的第一孔相距板邊是37-18=19mm。

百隆抽屜孔位圖，注意紅圈部分

那19mm和20mm是不是還差了1mm？其實無論百隆還是宜家，它們的抽屜在安裝的時候，為了消除抽屜關閉的噪音，一般會粘貼一個膠粒墊子。這個在產品手冊中可以找到。膠粒分為1.5mm和2mm兩種。

消音緩沖塞，分為1.5mm的硅膠粒和2mm的塞子。另外留意上圖的系統螺絲，這個后面也要講。

這時候，只要自己去購買1mm厚度的超薄膠粒用于消音，就可以在4040鋁型材的距離板邊20mm的型材上利用原本用于內抽的19mm第一孔來安裝抽屜軌道，達到完美配合。

至于軌道的固定螺絲。參考系統螺絲內徑5mm，頭徑8mm，我們可以購買M5的T型螺母放在鋁型材里，螺絲部分選擇M5*12，頭7.8的非標小沉頭螺絲。

另外。關于柜門反彈器，如果使用百隆的一字底座反彈器，則天然適配4040鋁型材的20mm安裝槽。第二孔就算遮擋了裝不上，打點結構膠也固定住了。

反彈器的一字底座直接第一孔就是距離板邊20mm

至此，所有的準備工作已經完成，可以開始設計。

櫥柜設計

根據我家的廚房布局，決定采用一個U型地柜+L型吊柜的設計。其中U型地柜使用鋁型材+木面板（門板）制作，上鋪歐松板襯板，最終鋪設巖板臺面。L型吊柜則直接使用木工板打造，配上翻門。

關于地柜和高柜的高度，這個根據個人身高臂長來，公式網上也能找到一大把，算出來也大差不差。然后記得水槽抬高。

還有就是功能模塊的設計，首先要考慮動線原則，即：取→洗→切→烹→裝連成一條線，另外由于洗碗機需要先倒掉碗盤的剩余垃圾，再投入洗碗機清洗，所以洗碗機不宜距離水槽（有垃圾處理器時）或者廚余垃圾桶過遠。

根據房間情況，廚電、水槽等物品設計出梁的尺寸

我的嵌入式廚電只有一臺原裝進口的日版林內UDEA灶臺和一臺抽屜式的松下NP-2F7洗碗機。由于它們都是標準日規機器，符合日本廚電的標準尺寸。所以嵌入尺寸都是固定的，不需要根據實物量尺做柜子。直接下載其日本官網的技術資料就有產品本身的CAD以及預留寸法圖（都是CAD版的圖紙，可以拿來直接設計）

如果以后機器故障或者壽終正寢了，也只需要更換日規機即可。（日規的煤氣灶、燃?xì)庠詈碗姶艩t使用的嵌入尺寸完全一樣，日規的抽屜式洗碗機也只有45和60cm寬的兩種標準尺寸，NP-2F7使用的是60標準尺寸）

選擇這兩個廚電的原因還有：日本本土版灶臺標配了Si傳感器和燃?xì)饪鞠洹Ｓ绕涫荢i器檢測有無鍋和溫度并完成各種自動操作，安全性和便捷性比國內的灶臺領先了一個次元。而松下這款洗碗機是抽屜式的，具備納諾怡殺菌除味和加熱獨立開啟功能，不僅可以作為洗碗機使用，更能作為碗籃+消毒柜+暖盤使用。對家里只有三口人的我而言，灶臺不能使用33cm以上直徑的大鍋，抽屜式洗碗機只有8套容量，這點劣勢反而根本就不是問題了。

組裝過程：

骨架裝配

正面

右面

左面

五金裝配

騎馬抽

強烈安利騎馬抽的高抽屜安裝這種側板，可以避免東西滑落。

鉸鏈

反彈器

過濾瓶掛架

臺面裝配

襯板穿孔螺栓

襯板固定

由于我使用的是日式灶臺，日式灶臺有個前進氣風道。因此在這里使用了宜家的神器通風桿（不過現在這玩意已經不單賣了。）

宜家米多通風桿和型材連接，同樣使用M5T型螺母配合M5小沉頭螺絲（冒充系統螺絲）

由于通風桿高于骨架上表面，因此要將襯板銑掉一個對應的缺口才能安放平整。

最終的配合情況

完成配合后的高度是約35mm，加上德利豐12mm厚度的巖板剛好是47mm

日式灶臺的裝配要求是臺面正前方包含下掛的厚度不宜超過40mm，這是為了進氣的考慮。

由于我使用的宜家通風梁，不需要考慮那個進氣道，可以直接按照47mm的裝配空間來設置臺面。

最終的配合效果

整體臺面

吊柜

吊柜就是普通的木工柜體，安裝了宜家烏斯塔上翻門系統

兩個百隆出品的靈云展合頁（不帶緩降阻尼，大概是宜家認為阻尼會影響反彈開門的靈敏度）配一個反彈器，之前是200元一組，現在漲價到250了。

至于木工裝配部分，強烈安利百隆工具箱。

百隆工具箱

百隆工具箱里，除了鉆孔模具和各種常用鉆頭以外，還配備了奧地利原裝的sola水平尺、拐尺、卷尺三件套和六角星、一字、十字三把螺絲刀。百隆天貓旗艦店日常半價還是非常香的。

尤其是32mm家具系統的標準鉆模工具，使用起來事半功倍。

調整尺度

調整鉆頭深度并固定深度卡扣

對準尺度

鉆模上有4個孔，上下兩個是十字底座的鉸鏈/反彈器/緩沖器……用的，前后兩個孔是一字底座用的，相互之間的孔距都是32mm。

鉆孔

安裝五金

整體效果：

視角A

視角B

視角C

視角D（水波爐還沒拆箱）

最后，坑填了。

我知道關于裝配這件事，理論的東西太多，很多人也不愛看。看了也不一定看懂，懂了也不一定能動手做。尤其還是鋁型材和板式家具兩套系統之間進行跨系統裝配。覺得有點啟發各位點個贊權當一個樂呵吧……

作者聲明本文無利益相關，歡迎值友理性交流，和諧討論～
